Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis

Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis

120pcs / Pack Mesin Pengemas Otomatis

Mesin Pengemas Otomatis 10KW

Mesin Lipat Tisu Basah 4500 Pcs / Min

Tempat asal:

Cina

Nama merek:

LEADTOP

Sertifikasi:

ISO

Nomor model:

LTQF

Hubungi kami

Permintaan Penawaran
Rincian produk
Fungsi:
Pengepakan dan pembatasan lipat
Nilai otomatis:
Otomatis
Deskripsi Produk

Subjek kutipan: Tisu basah produksi garis (40-120 pcs/bungkus)



Barang Deskripsi barang Kuantitas Harga Jumlah total
1 LTQF-2800 Kecepatan tinggi lap basahS mesin lipat 1 Set $60.000 $180.000
2 LTQP-360 Tisu basah otomatis penuh Pmenyebalkan Msakit (film pengepakan penyambungan otomatis) 1 Set $65.000
3 LTQL-5800B Aplikator Tutup Otomatis Penuh (SCARA) 1 Set $55.000

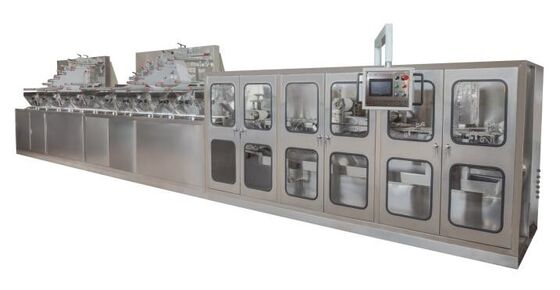

LTQF-2800 Kecepatan tinggi WIPE BASAHS MESIN LIPAT





aku Aliran produksi: membuka gulungan - menggorok kain menjadi jalur - melipat - membasahi - memotong - menumpuk & menghitung - mengantarkan



aku Parameter teknis utama

n Tipe produk: basah tisu

n Kecepatan produk: 250-380 potong/menit (3000-4500 pcs/menit)

n Bahan baku yang cocok: kertas yang diletakkan di udara, kain bukan tenunan spunlace / hot-rolling

n Berat bahan baku: : 40-80g/㎡

n cara lipat: Bentuk “Z” (pop up dan non-pop up)

n Pemotongan bersatu:. a.rak kertas ganda

l B.10 jalur atau 12 jalur, 2 gulungan

lc.lebar gulungan bahan baku: 900 ~ 1000mm

u Panjang tisu basah: 140-220mm (pengaturan melalui layar sentuh)

n Ukuran bahan baku: (1000-1250)×Ø1000 (mm,W×Dia)

n Ukuran tisu basah yang tidak dilipat: (140-220)×(150-250) (mm,L×W)

n Ukuran lipatan tisu basah: (140-220)×(90-110) (mm,L×W)

n Sistem pasokan bahan: Motor servo

n Sistem pemotongan: Motor konverter

n Sistem tiang pancang: Motor Servo

n Sumber Daya listrik: 380V 50HZ

n Kekuasaan: 10KW

n Ukuran mesin: 10200 × 3300 × 2000 (mm, L × W × H)

n Berat mesin:5000 kg

n Tangki Air: 400L 2 pcs







MESIN SECARA DETAIL



Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 0



KONFIGURASI LISTRIK

TIDAK deskripsi Spesifikasi jumlah Perkataan
1 PLC FX3GA-60MT 1 Mitsubishi (Jepang)
2 Motor servo (mengontrol jarak jaringan) MR-JE-300A 1 Mitsubishi (Jepang)
3 Motor servo (menerima jaringan) MR-JE-70A 1 Mitsubishi (Jepang)
4 Motor Peredam Cacing Turbin WPDA120-1:10-Y100L2-4 1 3KW Nanjing Utton(China)
5 Inverter 4KW 1 ARTRICH
6 Layar sentuh 7 inci 1 wecon
7 Saklar udara   7 SHANGHAI RENMIN
8 Beralih catu daya S-200-24 1 Shanghai Mingwei
9 Lampu indikator   1 SHANGHAI RENMIN
10 Saklar berhenti darurat   3 SHANGHAI RENMIN
11 Potensiometer 5KΩ 1
12 Enkoder putar Output tiang tambahan 1 Koyo (Jepang)
13 Menyampaikan omron 4 Omron (Jepang)
14 Saklar kedekatan Otonik 6 Autonics (Korea)
15 Relai waktu CKHKC 6 Cina
16 Kontaktor   3 SHANGHAI RENMIN
17 Transformator elektronik servo 4.5KW 1 Cina



LTQF-2800 daftar suku cadang
Tidak. Barang spesifikasi jumlah
1 Pisau menggorok (atas) 150 × 35 × 8 5 buah
2 Pisau menggorok (bawah) 150 × 30 × 10 3 buah
3 Sabuk Bulat 5 2 buah
4 Sabuk rol lancip 850×30×3 2 buah
5 Pisau pemotong (atas) 8*29*150 2 buah
6 Pisau pemotong (bawah) 10*15*150 2 buah
7 Gesper   6 buah
8 Blet konveyor 2220*18 2 buah
9 Blet konveyor 2150 (2140*18) 2 buah
10 Kotak alat   1 set



LTQP-360 Mesin Pengemasan tisu basah otomatis penuh (film pengepakan penyambungan otomatis)

Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 1

Jenis produksi: tisu basah bayi

Tips: dilengkapi dengan 8 unit motor servo dari merek Yaskawa

Proses produksi: sambungkan ke mesin lipat → pengumpanan otomatis → penyampaian ke mesin pengepakan → pengaturan film pengepakan → pengaturan label lubang jendela → Penyegelan pusat → Penyegelan akhir dan pemotongan reciprocating → Keluarkan produk jadi.

Parameter Teknis Utama:(Cocok untuk dikemas :40-120 pcs/tas)

  • Kecepatan produk:30-60 tas/menit
  • Diameter gulungan film mentah:380mm
  • Lebar gulungan film mentah:420mm
  • Bahan pembungkus:PP, OPP, PET, PE, dan semua film yang cocok
  • Bentuk kemasan::kemasan jenis bantal
  • Panjang kemasan::100-300mm (layar sentuh dapat diatur)
  • Lebar Pengepakan:80 ~ 150mm (dapat disesuaikan)
  • Tinggi kemasan::10-100mm (dapat disesuaikan)
  • Pola penyegelan horizontal:penyegelan panas timbal balik
  • Pola penggerak motor: semua penggerak servo
  • Pola kontrol:Sistem kontrol GERAK Yaskawa
  • Antarmuka operasi:LCD 7 inci
  • Sistem pasokan film:penggerak servo
  • Sistem horisontal:penggerak servo
  • Sistem pemberian makan:penggerak servo
  • Sistem pelabelan:penggerak servo
  • Sistem meninju:penggerak servo
  • Perlindungan horisontal:Perlindungan kelebihan torsi
  • Persyaratan udara:0,5-0,8Mpa 0,01m3/ menit
  • Persyaratan daya listrik:380VAC 50/60HZ
  • Kekuatan umum:7.6KW
  • Dimensi Mesin: 5410 × 1150 × 1900mm
  • Peralatan standar:Unit pencetakan tanggal, Unit meninju, Unit pelabelan, Memasukkan unit sudut, Pelacakan mata listrik secara otomatis



MESIN DI DETAIL AFS:



Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 2

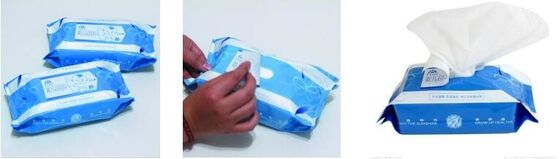

SAMPEL PRODUK SELESAI:

Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 3



LTQP-360 Daftar konfigurasi listrik utama

(YASKAWA(Jepang) LISTRIK (8 unit motor servo dari Yaskawa)



TIDAK Keterangan Barang Spesifikasi Kuantitas (Pcs) Komentar
1 Pengontrol gerak JEPMC-MP2300S-E 1 YASKAWA(JEPANG)
2 Modul yang diperluas R7K4FML-6-DCA32A 1 YASKAWA(JEPANG)
3 Motor servo/unit servo SGMJV-08ADE6S /SGDV-5R5A11A 5 YASKAWA(JEPANG) 750w
4 Motor servo/unit servo SGMGV-13ADC61 /SGDV-120A11A 1 YASKAWA(JEPANG)1.3kw
5 Motor servo/unit servo SGMGV-20ADA61/SGDV-180A11A 1 YASKAWA(JEPANG) 1.8kw
6 Motor servo/unit servo SGMGV-09ADC61/SGDV-7R6A11A 1 YASKAWA(JEPANG)0,85 kw
7 Kabel daya + kabel encoder JZZP-CVM09/JZSP-CVP02-05 1 YASKAWA(JEPANG)850w
8 Kabel daya + kabel encoder JZSP-CMM00-05 JZSP-CMP00-05 7 YASKAWA(JEPANG) 750w
9 Kabel daya + kabel encoder JZSP-CVM30-05 JZSP-CVP02-5 2 YASKAWA(JEPANG)1.3kw YASKAWA(JEPANG)1.8kw
10 kabel komunikasi JEPMC-W6002-05 12
11 Resistansi terminal JEPMC-W6022-E 2
12 Panel sentuh tampilan wein 1 7 inci
13 Saklar pemutus udara LG 12
14 Pemutus sirkuit arus sisa CINTA 1
15 Kontaktor (saklar) SCHNEIDER 1
16 Saklar daya M&W 1 350w
17 Relay keadaan solo (SSR) ANV 6
18 Pengontrol suhu DTE10P 1
19 Menyampaikan omron 4





LTQP-360 daftar suku cadang
Barang Nama Spesifikasi Qty, pcs
1 pemotong pukulan standar 40mm × 20mm 1
2 Roda pemanas penyegelan longitudinal   4
3 pipa pemanas penyegelan horizontal   4
4 sabuk rol tirus   2
5 termokopel   2
6 sabuk dorong bahan   5
7 pisau pemotong penyegelan horizontal   1
8 Kotak alat   1 set

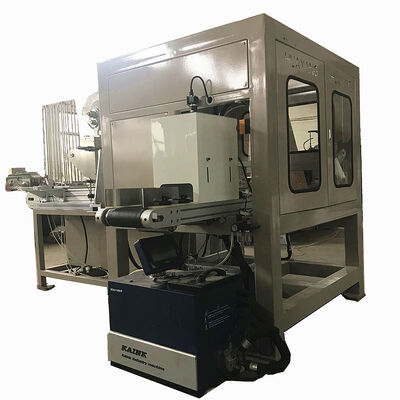

LTQL-5800B Aplikator Tutup Otomatis Penuh (SCARA)



Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 4

I. Parameter teknis



Kecepatan 45-60 pcs/mnt (mis. Panjang film pada 250mm)
Maksi.Panjang film kemasan: 300 mm (panjang film akan mempengaruhi kecepatan produksi aktual)
Dimensi paket tisu basah Panjang Lebar Tinggi
300mm 45-120mm 10-80mm
Akurasi ±1,2 mm
Tegangan membutuhkan 3 fase, AC380V 50/60 Hz
Kekuasaan 7,5 KW
Tekanan udara 0,4 - 0,6MPa, 1,0 m³/jam
Dimensi L 2000 * L 2650 * T 1650 mm
Berat 1200 Kg








II.Keterangan

1. Mengadopsi bodi SCARA Delta yang banyak digunakan dalam produk elektronik 3C, bodi SCARA memiliki kecepatan, presisi, linearitas, dan vertikalitas yang unggul, yang dapat dengan cepat dan akurat menyelesaikan operasi pengambilan tutup, tutup pelapis, dan tutup tempel pada paket tisu basah.

2. Sistem E-Vision: Menggunakan sistem E-vision DMV2000 Delta, generasi baru antarmuka operasi manusiawi, dengan cepat membangun sistem inspeksi E-visual, menggunakan kamera antarmuka CameraLINK tingkat tinggi untuk mencapai pemrosesan aritmatika berkecepatan tinggi, built- dalam koneksi komunikasi PLC untuk bertukar data secara otomatis.Tampilan dan antarmuka operasi dalam mode operasi dapat disesuaikan, dan menyederhanakan pengoperasian dan pemeliharaan.

3. Layar sentuh: Semua perintah utama melalui layar sentuh 7 inci, seperti pengaturan posisi pegangan tutup, pengaturan posisi pelapisan, jalur penyemprotan lem ( paku seperti persegi panjang, tipe landasan pacu, tipe elips), dan kompensasi parameter lainnya, semua dapat dapat diatur atau dimodifikasi dengan layar sentuh.

4. Sumber cahaya visi: Ini mengadopsi sumber cahaya LED industri, yang lebih tahan lama daripada sumber cahaya sipil, memperpanjang waktu peluruhan, dan sumber cahaya TIDAK akan stroboflash, yang meningkatkan akurasi pemotretan.

5. Tampilan: Ini mengadopsi tampilan industri 15 inci, yang lebih cocok untuk penggunaan bengkel.



AKU AKU AKU. Konfigurasi listrik utama

TIDAK. Barang Spesifikasi & Model QTY tanda
1 SCARA TUBUH DRS40L3SS1BN002 (termasuk CVT) 1 DELTA
2 Pengontrol #1 DMV2000-CL2-HS 1 DELTA
3 Kamera DMV-CM4MCCL 1 DELTA
4 Lensa kamera DMV-LN16M06 1 DELTA
5 Kabel DMV-CAF03CL 1 DELTA
6 Sistem servo B2-750W 3 DELTA
7 Pengontrol #2 DVP32ES200T 1 DELTA
8 Layar sentuh DOPB07E411 1 DELTA
9 Perangkat meleleh panas   1 HS





Tisu Basah 10KW 120pcs / Pack Mesin Pengemas Otomatis 5
